今までPCIスロットに差すタイプのHDMIキャプチャボードを使っていたのですが、新PC移行に伴いHDMIキャプチャも放棄してしまったため、新しいものを模索中でした。
しかし、昔はニコ生なんかで配信してた時期もありましたが(半黒歴史)、今は別に配信するつもりもストリーマーになるつもりもないので、そんなに高くないものを探しておりました。
んで、Amazonで探していると結構手ごろな価格でHDMIキャプチャボードがあったので、それの紹介と設定方法の説明となります。

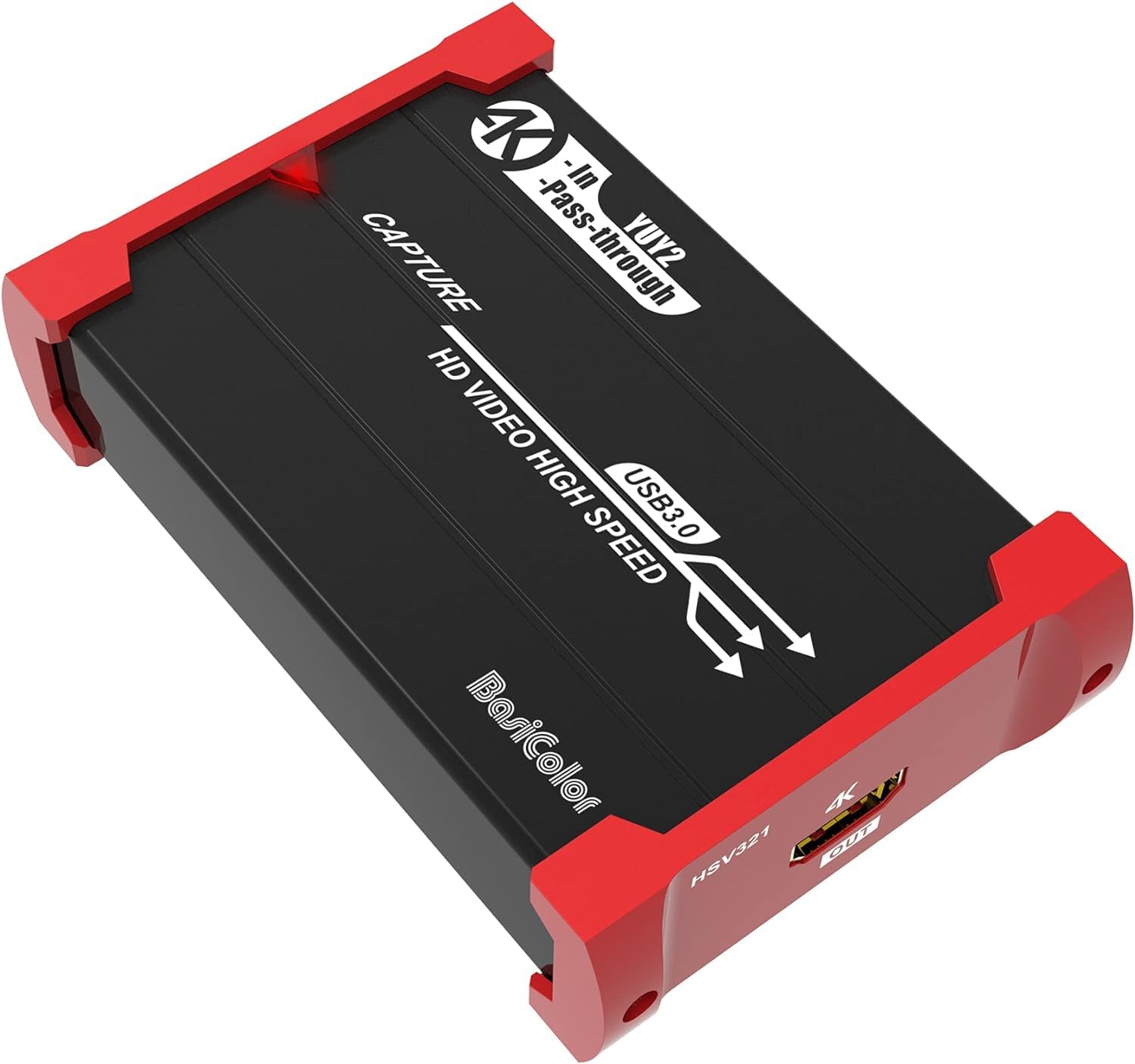

MiraBox Video Capture
USB 3.0ゲームキャプチャカードARX321という名前らしいですが、デバイス名は「MiraBox Video Capture」というらしい。よく分からん。
機能
1080P・720PのHDMIデバイスと互換性あり
フルHDでキャプチャできます。
流石に4Kとかは無理ですが、価格見合いで十分ですね。
パススルー機能あり
PCキャプチャとTV出力両方できるパススルー機能があります。
PCキャプチャはどうしても描写遅延があるため、動きの激しいアクションゲームや格闘ゲームなどは分配してあげないといけませんでしたが、このキャプチャー機器はパススルー機能があるので分配する必要がありません。
シンプルに使用できるのが嬉しいですね。
別途ドライバーインストールが不要
このデバイスをUSBに差すだけで使えます。
別途ドライバのダウンロードやインストール作業は不要です。
楽ちんなのはいいこと。
内容物
外箱はこんな感じ。
意外と小さいです。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/cap01.jpg)
内容物は以下の3点
- MiraBox Video Capture 本体
- USBケーブル(PCと本体を接続する用)
- 説明書
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/cap02.jpg)
袋から開けてみました。
やはりコンパクト。持ち運びも簡単にできそうです。
あと軽い。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/cap03.jpg)
入力端子とPC接続用USB口。
USB3.0対応なので、PCのUSB3.0の口に差し込みましょう。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/cap04.jpg)
出力ポート。パススルー用なので出力したいディスプレイやTVに接続しましょう。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/cap05.jpg)
接続方法
と言ってもマジで簡単です。
ゲーム機のHDMI出力をこのデバイスのINPUTに差し、OUTPUTとパススルー出力先をつなぎます。
そしてUSBでPCと接続すれば準備完了です。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/capp.jpg)
POT PLAYER
MiraBox Video Captureの説明書にはPOT PLAYERを使ったキャプチャ方法が説明されておりました。
こういうキャプチャ用ソフトはOBSが有名なのですが、今回は説明書通り、POT PLAYERを使ってPCに映してみたいと思います。
POT PLAYERの設定
インストーラーのダウンロード
まずはPOT PLAYERのインストーラーをダウンロードします。
こちらにアクセスして、自身のOSに合ったインストーラーをダウンロードしましょう。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/pot01-1024x471.png)
インストール実行
インストーラーをダウンロードしたら実行。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/pot02.png)
日本語を選択してOK
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/pot03.png)
次へ
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/pot04.png)
利用規約に同意して次へ
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/pot05.png)
Playerとして何かをビデオ再生させるわけではないので、今回は関連付けはしませんでした。
普段使いのプレイヤーとして使いたいのであれば、「主な対応ファイルだけを関連付ける」にチェックを入れて次へ。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/pot06.png)
なんかAvastを抱き合わせで入れてこようとしてきます。
要らないので拒絶。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/pot07.png)
インストール先を指定してインストール。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/pot08.png)
完了すると以上の画面が出ます。
追加コーデックが必要なのであればチェックを入れて閉じましょう。
そのままコーデックのインストールダイアログが出ます。
POT PLAYERの起動
起動すると以下のような画面が出ます。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/pot13.png)
Alt + Dを押すと、設定画面が出ます。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/pot14.png)
「アナログTV」のタブを開き、赤枠のように設定しましょう。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/pot15.png)
これで、HDMIからビデオをキャプチャできるようになります。
![](https://gametech.vatchlog.com/wp-content/uploads/2019/06/cap06.jpg)
上画面が実際にPCに取り込んでいる画面、下がパススルー出力です。
パススルー側は遅延0ですね。
まとめ
- MiraBox Video Captureはドライバ不要で動作するお手軽キャプチャボード
- パススルー機能もついているのでアクション系ゲームも問題なし
- POT PLAYERの使い勝手は・・・微妙・・・
私はすでにOBSにてキャプチャしているので、その設定もそのうちまとめようと思います。
それでは
